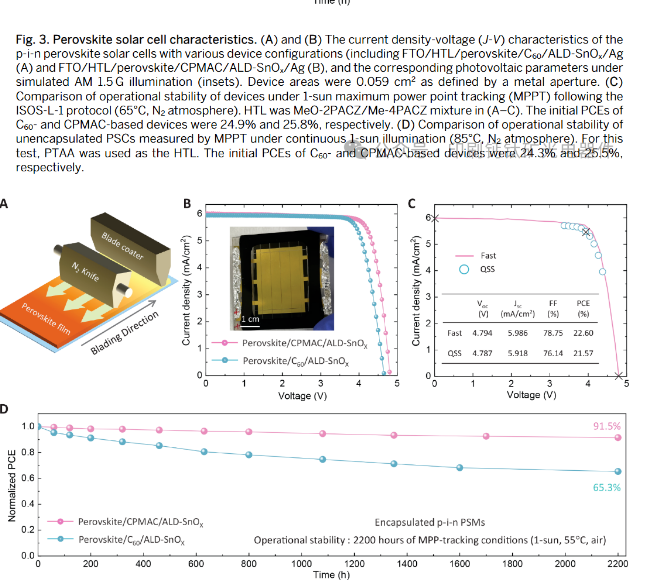

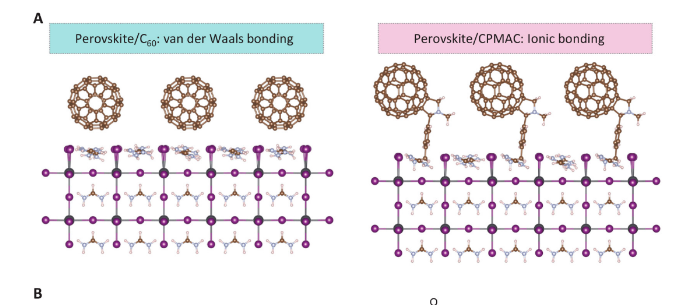

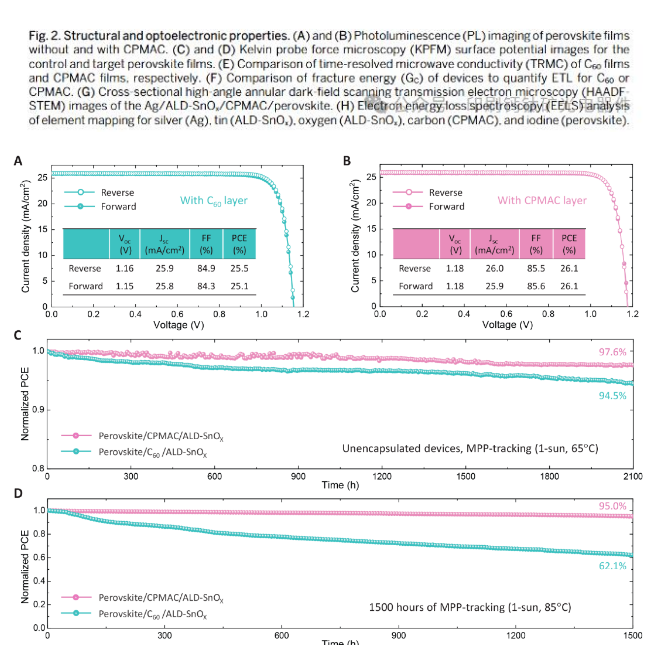

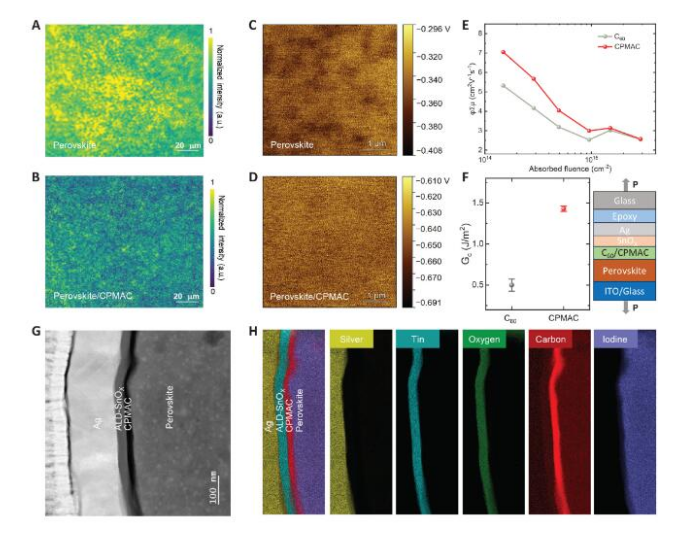

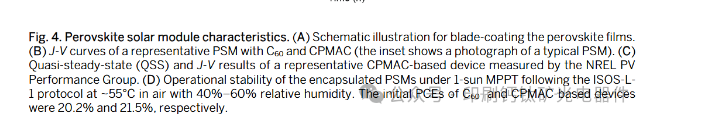

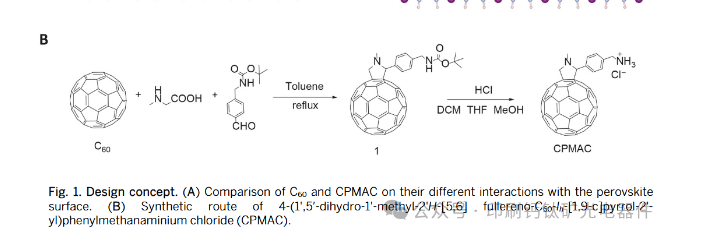

尽管C60通常作为反式钙钛矿太阳能电池中的电子传输层，但其分子特性导致界面结合力较弱，引发非理想的界面电子与机械性能退化。鉴于此，NREL朱凯课题组在期刊《Science》上发文“C60-based ionic salt electron shuttle for high-performance inverted perovskite solar modules”以C60为原料合成了一种离子盐——4-(1',5′-二氢-1'-甲基-2'H-[5,6]富勒烯-C60-Ih-[1,9-c]吡咯-2'-基)苯甲胺氯化物(CPMAC)，并将其作为电子传输介质应用于反式钙钛矿太阳能电池中。CPMA阳离子中的CH2-NH3+头部基团有效改善了电子传输层界面性能，其离子特性还增强了分子堆叠密度，使界面韧性较C60提升约3倍。采用CPMAC后，电池在65℃、1个太阳光强度下持续运行2,100小时后，功率转换效率达到约26%，且衰减率仅为~2%。对于迷你组件(四子电池结构，6平方厘米)，在55℃运行2,200小时后仍保持约23%的效率，衰减率不足9%。

长期稳定性和耐候性测试：进行更长时间的户外测试，评估CPMAC在各种环境条件下的长期稳定性和耐候性。

特别声明：本站转载其他网站内容，出于传递更多信息而非盈利之目的，同时并不代表赞成其观点或证实其描述，内容仅供参考。版权归原作者所有，若有侵权，请联系我们删除。
